本文根据林广《溢流阀启闭特性解读》PPT整理
最容易混淆的概念——公称压力、额定压力、最高工作压力
在溢流阀的设计、测试、选型和样本标注中，压力与流量术语最容易被混淆。本文依据ISO与GB国标，一次性讲清楚。

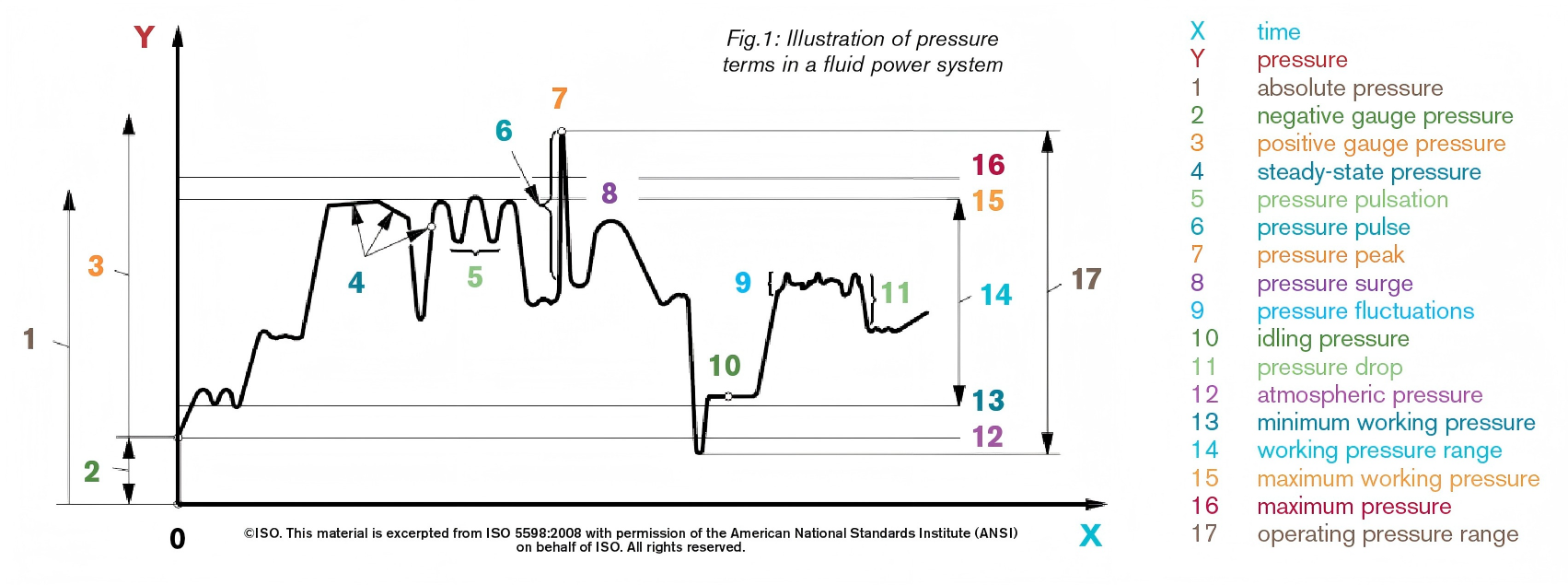

一、三大压力概念

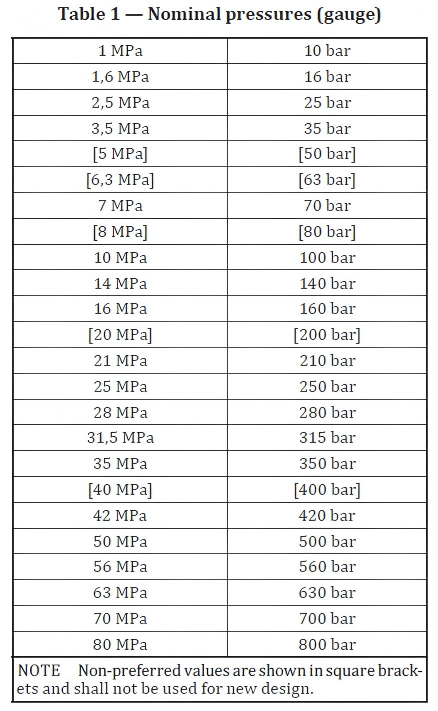

1. 公称压力：人为规定的压力系列值，仅代表产品所属压力等级，不直接代表实际使用压力。多用于管路、接头、法兰等管件的系列划分。2. 额定压力：通过试验验证，确保使用寿命、可连续安全工作的最高压力。必须满足1.5倍耐压要求，是性能测试的核心参数。 3. 最高工作压力产品样本标注的、稳态工况下允许运行的最大实际压力，基本等同于额定压力。国外品牌常标注“up to 315 bar”，实际包含三层含义：属于315bar压力系列、最高工作压力315bar、额定压力满足315bar性能要求。
二、两大流量概念
1. 额定流量：以层流状态（流速≤6m/s）为条件确定的考核流量，是性能评价基准。
2. 最大流量：阀能正常工作的极限流量，大于额定流量，代表通流能力上限。 额定流量直接决定启闭特性偏差，是阀类产品尺寸设计的核心依据。
额定流量怎么来
从流体力学到标准规范很多人疑惑：溢流阀的额定流量是随便定的吗？答案是：严格按照流体力学计算+试验验证。核心设计原则只有一条：控制油口流速在合理范围，保持层流，避免紊流。行业通用规则：进、出油口流速控制在 ≤6m/s流速过高 → 紊流 → 压力损失剧增 → 发热、噪声、性能漂移。

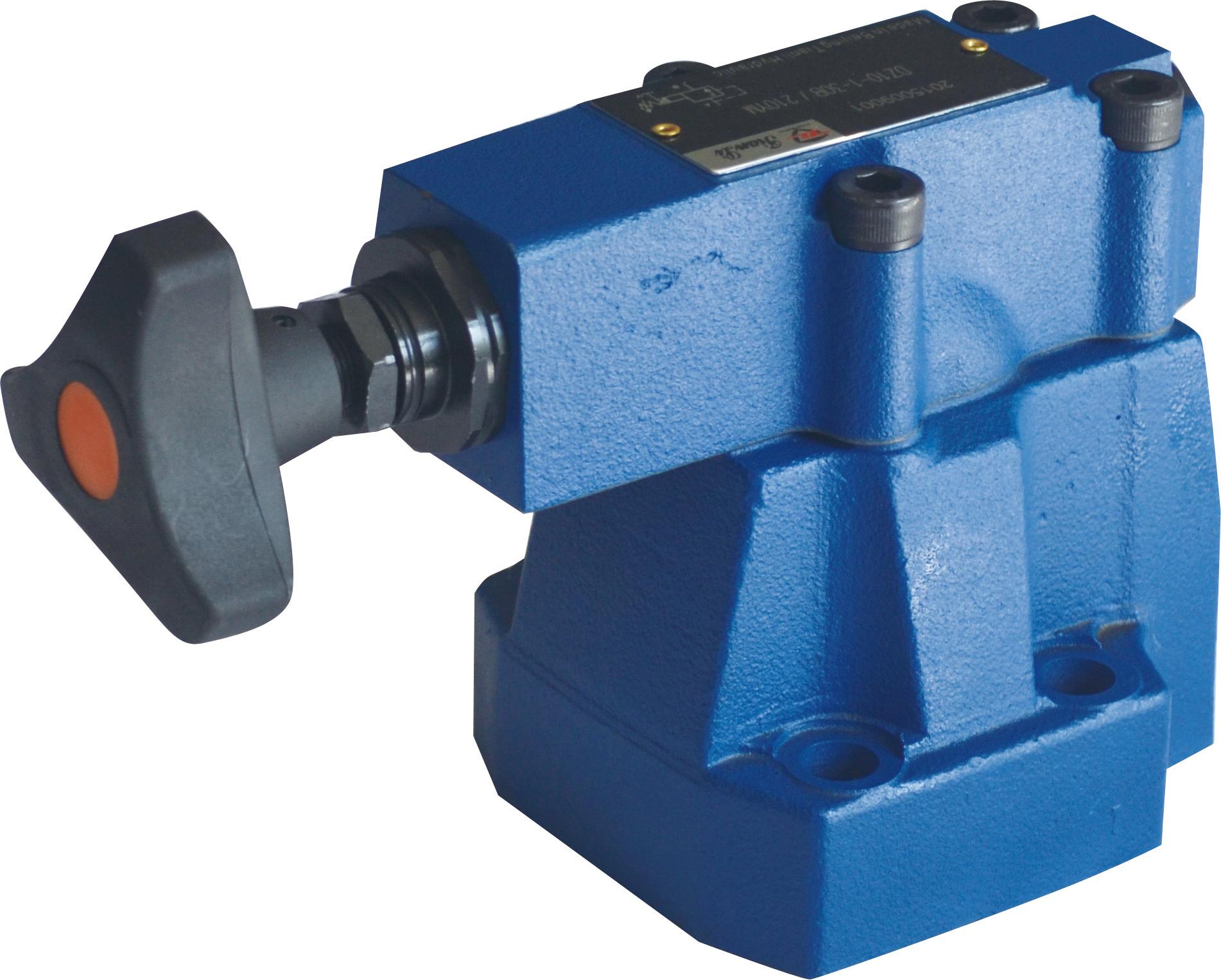

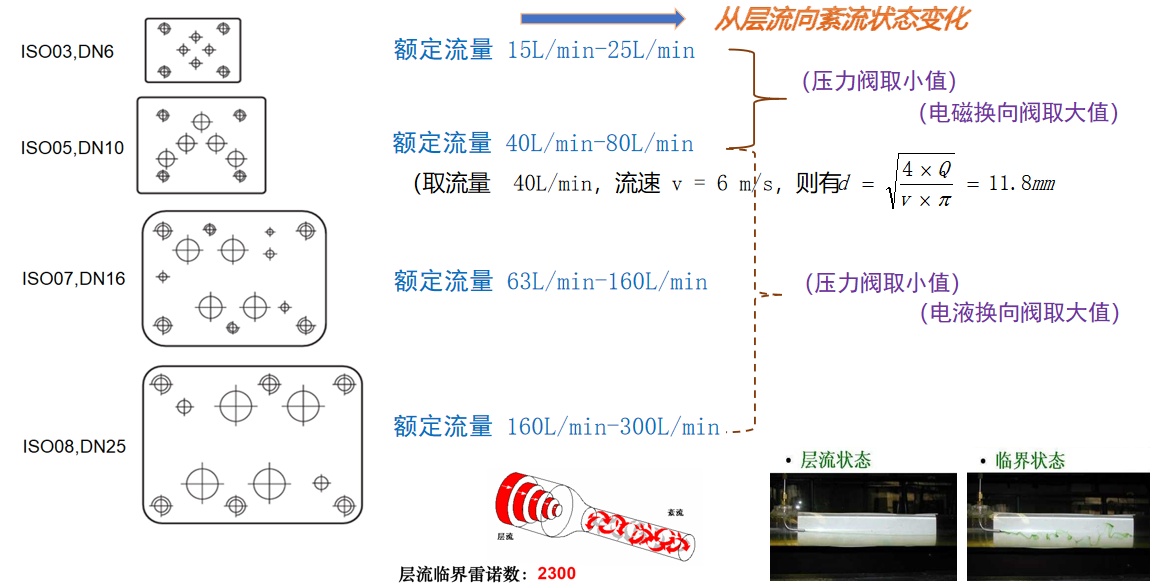

以最常用的DN10溢流阀为例：实际油口直径：14mm 额定流量区间：40~80L/min- 压力损失仅 0.3~0.5MPa，性能最稳定，不同通径溢流阀额定流量参考：
DN10：40~80L/min
DN25：63~160L/min
DN32：160~300L/min
不同阀类取值也不同：
换向阀：取大值，强调通流能力 。
压力阀（溢流阀）：取小值，强调压力稳定性 额定流量一旦确定，就成为启闭特性测试、调压偏差评定的基础。
