本文根据林广《溢流阀启闭特性解读》PPT整理
启闭特性如何测试？
标准流程一步一步讲 启闭特性不能只靠计算，必须通过专用试验台实测，依据标准：JB/T 10374-2013《液压溢流阀》。

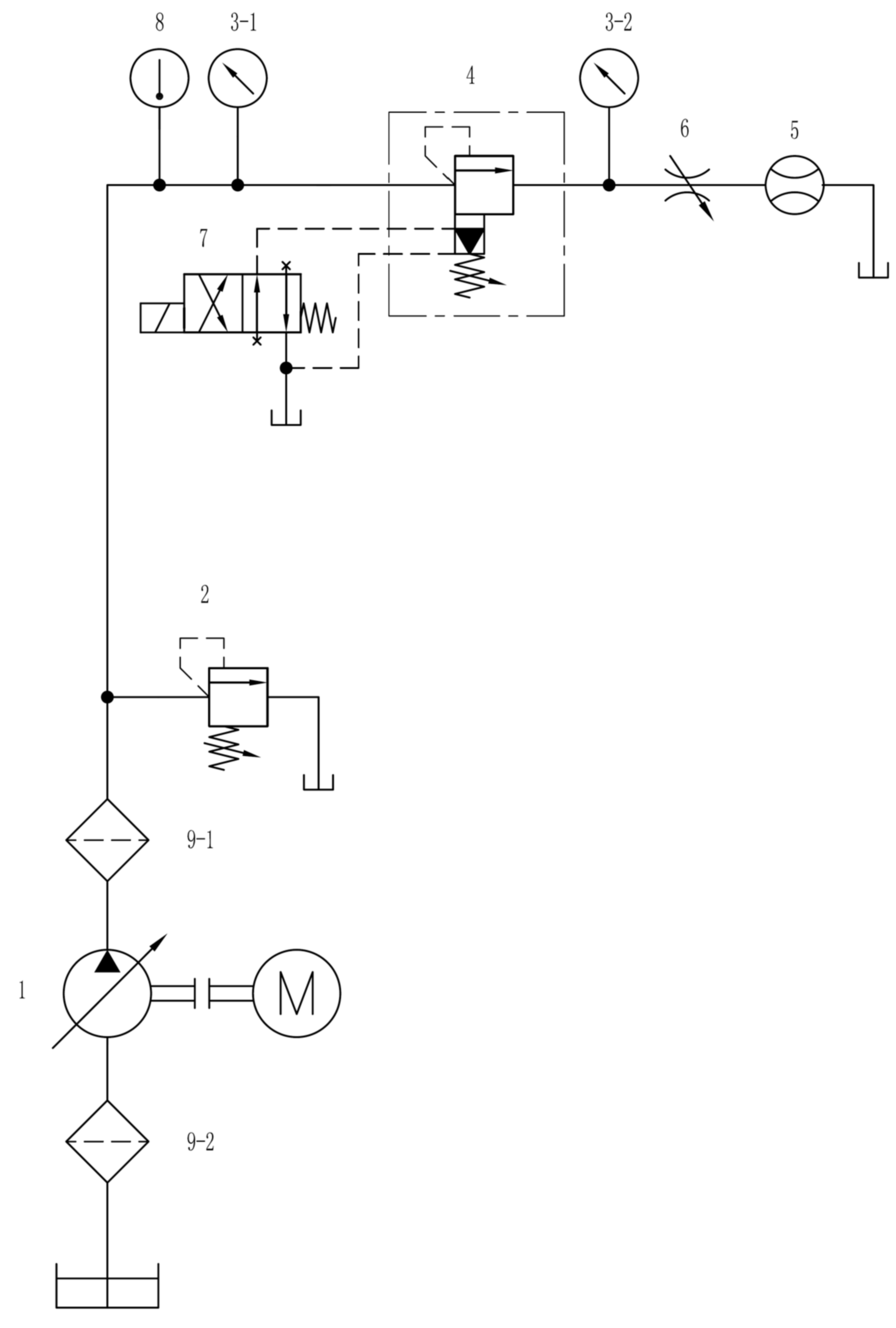

标准测试流程：
1. 将辅助溢流阀压力调至比被试阀上限高15%，仅作安全保护。
2. 调节被试阀至上限压力，使流量达到试验流量。
3. 降压测闭合：缓慢降压，记录闭合压力与溢流量。
4. 升压测开启：从无溢流缓慢升压，记录开启压力与溢流量。

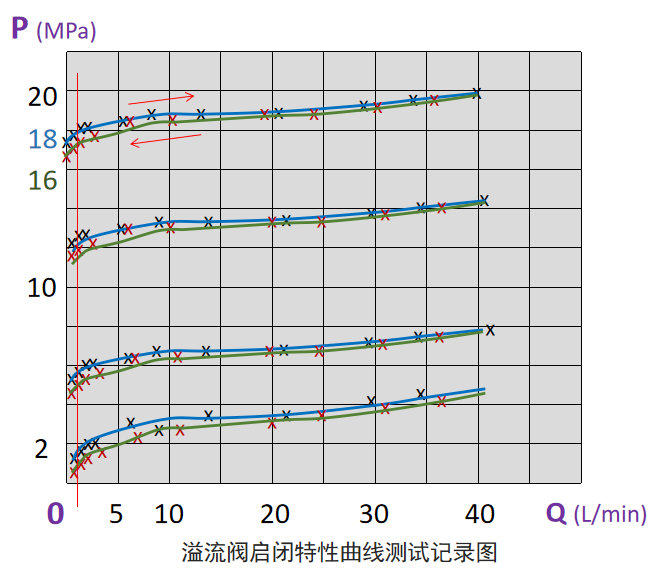

测试完成后，即可绘制启闭特性曲线，横坐标流量、纵坐标压力，直观展示调压偏差、开启/闭合压力、稳态偏差率等关键性能。 对于比例溢流阀，测试方法基本一致，依据标准：GB/T 15623.3，需额外测试信号–压力响应、滞环、阶跃特性等。
实测曲线对比——国产阀与国际阀到底差在哪？
通过启闭特性曲线，可以直观对比不同结构、不同品牌溢流阀的性能差距。
1. 常规先导式溢流阀（DB10型） - 稳态偏差率：3%~7% - 精度高、压力稳，适用于机床、注塑机、工程机械 。

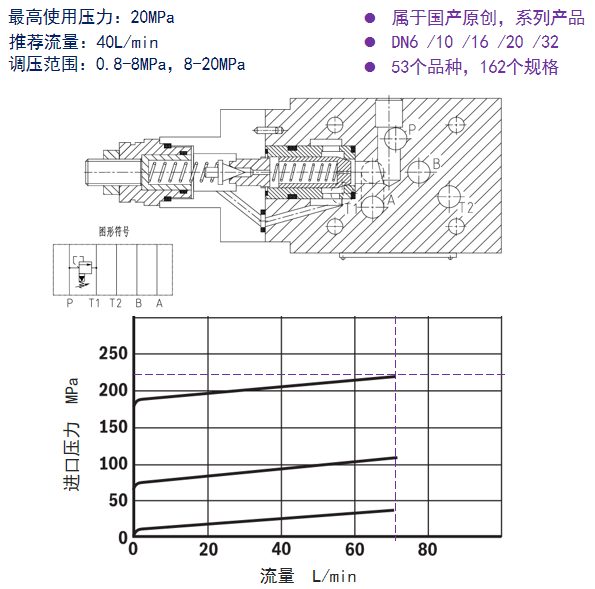

2. 国产叠加溢流阀（Y-F10D系列） - 最高使用压力：20MPa - 推荐流量：40L/min - 调压范围：0.8~8 / 8~20MPa - 系列完整：DN6~DN32，53个品种、162个规格，属于国产原创优势产品。

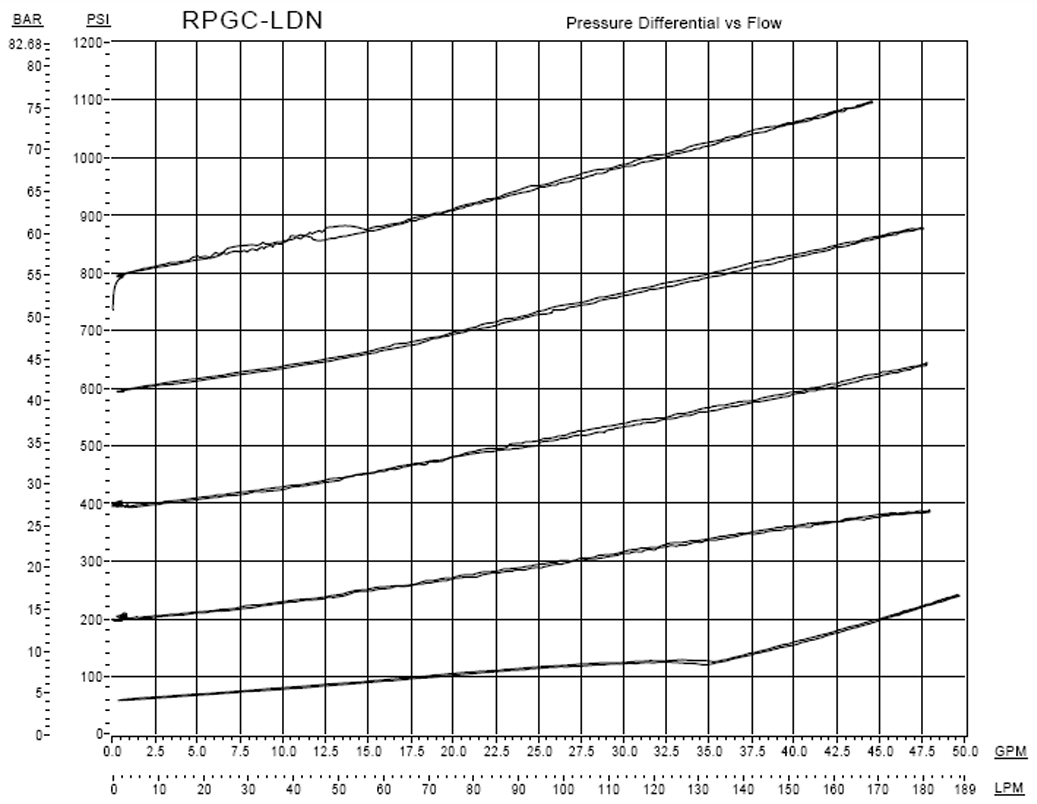

3. 国际品牌螺纹插装阀（SUN RPGC-LDN） - 先导式、大流量 - 规格：DN16 - 额定流量：≥63L/min - 最大流量：150L/min - 最高压力：42MPa - 特点：调压偏差极小，性能接近板式溢流阀
4. 比例溢流阀（按控制方式） - 普通型：调压偏差 18%，滞环1~2% - 位置电反馈：偏差 12%，滞环0.5% - 压力闭环型：偏差 5%，滞环0.5% 控制精度越高，调压偏差越小。
