作者：林广
曾发表于：《流体传动与控制》

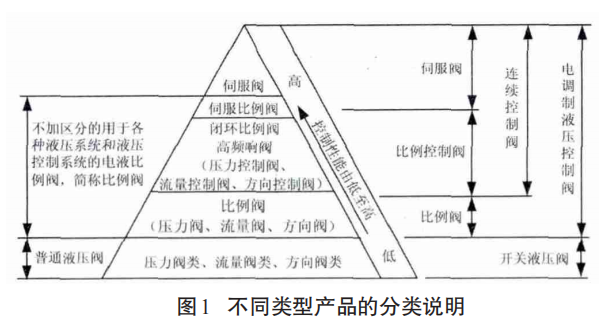

各种名词的关系图
由于比例阀是从液压系统应用中发展起来的，比例控制阀即可以解决普通液压系统无法解决的电调节、连续调节、快速性及缓冲制动等问题，又可满足一般工业液压伺服控制或闭环控制应用需要，并且产品的发展历史原因与应用变化，形成不同用途的比例阀、比例控制阀，其与液压阀、伺服阀之间的名词关系比较混杂。因此，新国家标准《词汇》和标准试验方法规定的标准名词，力求规范产品名词分类关系。所以，今后应该按照国家标准或国际标准名词术语和市场流行的名称相结合方式，正确表达不同类型产品名称之间所表达的分类关系，参见图 1 所示分类说明，以正确运用名词规范并且与国际标准接轨。
结语
值得注意的是，电调制类的比例阀品种发展越来越多，应用领域越来越广泛，这也影响了普通液压阀类产品名词和分类变化。在国外已更明确划分普通液压阀与电调制液压控制阀界线，强调普通液压阀为开关阀，即把普通液压阀类（压力、流量及方向三大类液 压 阀）产 品 统 一 称 为 ：“ 开 关 液 压 阀（On/OffValve）”，以示从应用方面与比例阀、连续控制阀或电调制液压控制阀的加以区分。
参考文献
[1] GB/T 17446-2012《流体传动系统及元件 词汇》.
[2] ISO 5598：2008《流体传动系统及元件 词汇》.
[3] ISO 10770-1：2009《液压传动 电调制液压控制阀 第1部分 四通方向流量控制阀试验方法》.
[4] ISO 10770-2：2012《液压传动 电调制液压控制阀 第2部分 三通方向流量控制阀试验方法》.
[5] ISO 10770-3：2007《液压传动 电调制液压控制阀 第3部分 压力控制阀试验方法》.
[6] GB/T 15623.3-2012《液压传动 电调制液压控制阀 第3部分 压力控制阀试验方法》.
[7] 吴根茂，邱敏秀，王庆丰，等. 新编实用电液比例技术[M].杭州：浙江大学出版社，2006.
[8] GB/T 17446-1998《流体传动系统及元件 术语》（已作废）.
[9] 雷天觉. 新编液压工程手册[M]. 北京：北京理工大学出版社，1998.
